Конструкции и методики, исключающие формирование пробок и заторов в условиях города

Технический результат достигается тем, что сеть транспортных магистралей для крупных городов и их пригородов, содержит надземные магистрали, распределенные по территории города и его пригородов с охватом всех секторов города и пригородов, насыщенных автомобилями, а также с выполнением развязок в единой сети надземных магистралей в местах их пересечения, при этом надземные магистрали установлены предпочтительно над наземными магистралями и выполнены из типовых секций с возможностью трансформации магистралей – с увеличением или уменьшением их этажности, надземные магистрали предназначены для однородных транспортных средств, например, легковых автомобилей, и содержат, по крайней мере, два этажа, надземные магистрали снабжены переездами между этажами, а также парковочными площадками, надземные магистрали связаны с примыкающей к ним дорожной сетью въездами с дорог или улиц на различные этажи надземной магистрали, а также съездами с нее на боковые дороги или улицы, причем средняя пропускная способность примыкающей к магистрали дорожной сети согласована с пропускной способностью надземной магистрали и не превышает ее среднее значение.

Таким образом, транспортные потоки разделяются – один в виде легковых автомобилей направляется в сеть надземных магистралей, другой – в виде грузового и общественного транспорта – остается на наземных магистралях, причем пропускная способность сети надземных магистралей может варьироваться в широких пределах за счет возможности переезда транспортных средств с одной полосы движения на другую и с одного этажа на другой по внешним или внутренним переездам и их перераспределением по всем этажам надземной магистрали. Кроме того, возможно при необходимости наращивание этажей эстакады по вертикали или уменьшение числа этажей с использованием типовых секций и блоков. Непрерывность движения в сети надземных магистралей, несмотря на возможные помехи движению на полосе в виде аварий, ремонтных работ и т.п., обеспечивается объездом этих мест с помощью буферных полос или с помощью переезда транспортных средств на свободные полосы движения на том или ином этаже[1,5].

Таким образом, удается обеспечить беспрепятственное перемещение практически неограниченного числа легковых автомобилей (90% от всего количества автомобилей в среднем) без остановки и с высокой скоростью по всем основным направлениям в городе и его пригородах за счет использования в сети новых дорожных сооружений в виде надземных магистралей в несколько этажей с переездами между этажами и, тем самым, как бы развернуть дорожное полотно не вширь, что, как правило, не позволяет уже сложившаяся городская застройка, а по вертикали, связав все уровни на этой вертикали в единую дорожную систему и распространив ее по всем секторам города и его пригородов.

При этом согласование пропускной способности отдельных участков сети надземных магистралей с пропускной способностью прилегающих к ним дорог и улиц не является затруднительным, поскольку, зная число этих подъездов к тому или иному участку сети надземных магистралей и их пропускную способность, а также зная примерное число транзитных автомобилей, проходящих в часы пик по данному участку сети, и аналогичным образом, зная число съездов с участка магистрали на прилегающие дороги и улицы, нетрудно согласовать максимальное число автомобилей, пропускаемых надземной магистралью, с максимальным числом автомобилей, способных на нее въехать и съехать с нее.

С учетом этого на стадии проектирования выбирается этажность надземной магистрали и, вместе с тем, число полос движения на ней, которое может доходить до нескольких десятков даже при не слишком большой ее высоте, например, высота пятиэтажной магистрали двустороннего движения при ее ширине в 12-ть метров составляет 17 метров (высота пятиэтажного дома), а число полос движения равно 20-ти.

Для обеспечения непрерывности движения по надземной магистрали и плавного подъезда к ней автомобилей со стороны прилегающих дорог, а также плавного съезда с нее на прилегающие улицы предусматривается монтаж соответствующего этому максимальному значению подъезжающих автомобилей количества въездных и съездных участков, а также развязок, особенно в местах пересечения надземных магистралей, а также других узловых пунктах транспортной сети города.

Указанный подход применим к любому крупному городу, независимо от расположения магистралей, которое в основном сводится к радиально-кольцевой структуре, как в Москве или Париже, или системе параллельных магистралей, пересекающихся под тем или иным углом с другой системой параллельных магистралей, как, например в Нью-Йорке.

Максимальная пропускная способность полосы движения магистрали со светофорами (с перекрестками) составляет не более 800 автомобилей в час, а в среднем – около 500 автомобилей в час, что подтверждается опытно-измерительными данными. То есть за час одна шестиполосная магистраль со светофорами может пропустить максимально 4800 автомобилей, а в среднем пропускает около 3000 автомобилей; за сутки магистраль максимально может пропустить около 115 тысяч автомобилей, а в среднем – около 72 тысяч автомобилей.

16 магистралей могут максимально пропустить за час не более 77 тыс. автомобилей, а в среднем за час – около 48 тыс. автомобилей. То есть за сутки, например, 16 радиальных магистралей со светофорами могут максимально пропустить не более 1,85 млн. автомобилей, а в среднем пропускают около 1,15 млн. автомобилей.

По известной статистике в среднем за сутки в любой мегаполис въезжает от нескольких сотен тысяч до более миллиона иногородних автомобилей. Увеличение числа автомобилей до больших величин приводит в часы пик к часовым заторам и пробкам на радиальных магистралях, поскольку их пропускная способность в часы пик становится ниже числа стремящихся на них автомобилей.

Таким образом, верхним порогом для каждой шестиполосной радиальной магистрали со светофорами является пропуск 4800 автомобилей в час, и когда число автомобилей на этой магистрали приближается к этому значению – становятся неизбежными заторы и пробки, которые регулярно проявляются в часы пик. Верхним порогом для всех 16-ти радиальных магистралей со светофорами в сумме, или интегрально, является 1,85 млн. автомобилей в сутки, и когда число автомобилей на этих магистралях приближается к этому значению – становятся неизбежными заторы и пробки на всех радиальных магистралях, которые регулярно проявляются в часы пик.

Известны попытки нормализации дорожного движения. Однако все эти традиционные способы страдают теми или иными недостатками и не могут быть признаны эффективными. Рассмотрим эти способы и выясним, почему они не приводят к нормализации движения, то есть к отсутствию в мегаполисах заторов и пробок.

Во-первых, это может быть административное ограничение въезда автомобилей. По этому пути пошла городская администрация некоторых городов мира, например, Сингапура, Стокгольма. Однако другие города не считают этот путь приемлемым, так как купленные городскими жителями автомобили большей частью как бы изымаются из обращения и это не вызывает в жителях энтузиазма. Тем не менее, частично, эти меры используются в каждом мегаполисе.

Во-вторых, возможно расширение магистралей до 10 и более полос движения. Однако с учетом стоимости земли в мегаполисах, необходимости сноса домов и т. п. этот путь чрезвычайно затратен. Вместе с тем, несколько увеличивая пропускную способность магистралей за счет увеличения числа полос движения, он не спасает от заторов и пробок, которые все равно возникают на магистралях при превышении, как было указано выше, определенного для магистралей со светофорами с соответствующем числом полос движения порога пропускания автомобилей, который не очень высок. Например, для десятиполосной магистрали со светофорами этот порог составляет всего лишь 8000 автомобилей в час. Причем прирост пропускной способности по сравнению с шестиполосной магистралью, несмотря на колоссальные затраты, составляет всего 40%. Тогда как в часы пик в каждом мегаполисе число автомобилей, стремящихся на данную магистраль, может быть намного больше.

В-третьих, возможно строительство на всех радиальных магистралях подземных и надземных переходов для пешеходов и поперечных эстакад для пропускания через магистрали поперечных транспортных потоков. В этом случае старт-стоповый (светофорный) режим ликвидируется и предельная пропускная способность в 800 автомобилей в час для одной полосы движения теоретически может быть увеличена до возможного максимума – 3000 автомобилей в час (реальная пропускная способность составляет порядка 2000 автомобилей в час). Эта пропускная способность характерна для безостановочного движения со скоростью 30-100 км/час. Таким образом, средняя пропускная способность шестиполосной магистрали возрастает с 3000 автомобилей в час до 12000 автомобилей в час. Однако это мероприятие опять же не спасает от пробок. Как показало установление подобного (без светофоров) режима на Третьем транспортном кольце (ТТК) в Москве, он отнюдь не явился препятствием для каждодневного возникновения на ТТК пробок и заторов.

В-четвертых, возможно внедрение на дорогах адаптивного регулирования (умные светофоры), что используется во многих мегаполисах мира. Однако затраты на внедрение адаптивного регулирования велики, а дает оно прирост пропускной способности дорог только в среднем около 20%.

Возможны также и иные варианты нормализации дорожного движения в виде сквозных эстакад, в том числе и по крышам домов (технология Р. Липпа), дешевого метрополитена, скоростных трамваев, как это сделано в ряде городов США и Южной Кореи, и т д. Однако везде в часы пик все равно образуются пробки и заторы, так как жители мегаполисов не хотят отказываться от использования купленных ими комфортабельных автомобилей. А, как это было показано выше, при достижении определенного для каждой магистрали порога пропускания автомобилей на ней неизбежно возникают пробки и заторы.

В среднем ежегодно в мегаполисах строительство дорог и развязок увеличивает их протяженность или число полос движения примерно на 2-3% в год и в среднем на столько же растет их пропускная способность, адаптивное регулирование может увеличить пропускную способность дорожной сети на 10 – 20% на неопределенное время, а число автомобилей ежегодно возрастает на 7-8%.

Это означает, что вышеуказанные меры по увеличению пропускной способности дорожной сети существенно отстают от ежегодного прироста парка автомобилей, который все более и более не умещается в отведенных ему рамках. Выправить положение в крупных городах может только быстрое увеличение пропускной способности магистралей в разы, а не на единицы процентов.

Однако одного роста пропускной способности дорожной сети недостаточно для полной нормализации движения на магистралях, поскольку и при высокой потенциальной пропускной способности магистралей заторы и пробки могут возникнуть, если по целому ряду причин, например, дорожный ремонт, аварии, недостаточное число съездов с магистрали и т.п., падает скорость движения автомобилей до 5-15 км в час. А уменьшение скорости транспортного потока при постоянном притоке автомобилей на трассу автоматически ведет к падению реальной пропускной способности на данном участке и образованию сначала затора, а затем пробки.

Поэтому следует создать условия, при которых движение транспортного потока не замедлялось до низких величин, при которых начинают возникать заторы, то есть, чтобы скорость транспортного потока не падала бы ниже 30 км в час.

Из всего этого следует, что, во-первых, необходимо увеличить пропускную способность основных магистралей, по крайней мере, до значения, большего чем в часы пик, во-вторых, постоянно удерживать режим безостановочного движения автомобилей без резкого падения скорости транспортного потока, по крайней мере, не ниже 30 км в час, и в-третьих, обеспечить согласование пропускной способности всех участков магистральной сети с пропускной способностью прилегающих к этим участкам въездов, так же как и съездов с этих участков.

Именно этими свойствами для нормализации дорожного движения в крупных городах и их пригородах при большом скоплении автомобилей должна обладать новая магистральная сеть. Без них решение проблемы заторов и пробок возможно только административными методами.

Выше мы показали, что предлагаемое техническое решение соответствует этим требованиям. С его использованием ситуация с возникновением пробок в часы пик в крупных городах мира может коренным образом и быстро измениться в лучшую сторону.

Сеть надземных магистралей с полосами движения, развернутыми по вертикали в несколько этажей, или уровней с переездами между ними, позволяет автомобилям без остановки переезжать с этажа на этаж, полностью загружая имеющиеся полосы движения, которые могут быть многочисленными, позволяет автомобилям объезжать не только по соседней полосе движения, но и по другим этажам место аварии или ремонта, чем возможность затором и пробок сводится, фактически, к нулю.

Предлагаемая магистральная сеть позволяет пропускать по одной полосе движения в среднем 2000 автомобилей в час со скоростью 30-90 км в час. Даже при минимальном количестве уровней движения при наличии только двух этажей, надземная магистраль двустороннего движения с четырьмя полосами движения в одну сторону и четырьмя полосами движения в другую может пропустить за час около 16 тысяч автомобилей, а не 3000 автомобилей в час, как обычная шестиполосная магистраль со светофорами, что равноценно увеличению числа обычных полос движения на магистралях со светофорами почти в четыре раза, или расширению дорожного полотна в четыре раза.

Режим безостановочного движения легковых автомобилей по надземным магистралям сети в пределах 30-90 км в час поддерживается автоматически без допущения внезапного падения скорости не только за счет предварительного согласования пропускной способности соответствующего участка сети надземных магистралей и пропускной способности прилегающих к этому участку подъездов, но и, в экстраординарных случаях, за счет ограничения въезда автомобилей на надземную магистраль на тех участках, на которых скорость движения падает ниже 30 км в час, с помощью объединенной системы датчиков скорости транспортного потока и въездных светофоров.

Следует отметить, что при необходимости несложно нарастить надземную магистраль, увеличив число этажей до 3-х или 4-х или расширить ее, введя несколько дополнительных полос движения на этаже. Несложно также разобрать надземную магистраль, смонтированную из типовых блоков с применением в основном операции свинчивания, и перенести ее на другое место. Шум из закрытых надземных магистралей не выходит наружу, выхлопные газы внутри нейтрализуются очистными установками и не попадают в атмосферу города, то есть новая сеть надземных магистралей является экологически чистой.

Кроме того, закрытые от внешней среды полосы движения не подвержены воздействию дождя и снега, находятся примерно в одном температурном режиме и поэтому практически не разрушаются от воздействия внешней среды, в отличие от обычного дорожного покрытия наземных магистралей, то есть ресурс надземных магистралей по сравнению с наземными увеличивается многократно. В дополнение к этому надземная магистраль как бы накрывает сверху наземную магистраль сверху, защищая ее дорожное покрытие в значительной степени от снега и дождя.

При наличии над наземной магистралью надземной магистрали, практически все легковые автомобили из смежных с этим участком сети надземных магистралей секторов могут «уйти» в нее, а наземная магистраль может быть предоставлена для движения грузового и общественного транспорта. Таким образом, улицы и дороги, прилегающих к надземным магистралям секторов в значительной степени освобождаются от «ушедших» в надземную магистраль легковых автомобилей и движение по ним становится более свободным.

Сеть надземных магистралей с внешними и внутренними въездами-съездами обеспечивает возможность въезда автомобилей для парковки непосредственно снизу на верхнюю площадку надземной магистрали или на ее крылья. В этом случае на одном километре двухэтажной надземной магистрали может быть припарковано порядка 1000 автомобилей, причем себестоимость одного квадратного метра парковочного места составит около $100.

При продлении сети надземных магистралей за черту города на 20-50 км обеспечивается беспрепятственный и быстрый въезд в город или выезд из него практически любого количества легковых автомобилей.

Что касается возможности беспрепятственного въезда на надземную двухэтажную магистраль легковых автомобилей, то широко развитая сеть поперечных городских улиц и их избыточное, как правило, количество вполне обеспечивают въезд на надземную магистраль и съезд с нее 16 тысяч автомобилей в час. Для этого необходимо иметь число подъездных дорог и соответственно полос движения с пропускной способностью до 16 тысяч автомобилей в час. При средней пропускной способности одной полосы движения на дорогах со светофорами 500 автомобилей в час, например, на 10 км надземной магистрали требуется 32 примыкающих полос движения – по 16-ть полос с каждой стороны надземной магистрали, тогда как число полос движения прилегающих улиц и дорог к радиальной магистрали, как правило, в несколько раз больше. То же относится и к съездам. И даже в случае недостатка подъездных или съездных участков безостановочное движение по надземным магистралям все равно может поддерживаться без сбоев, например, путем временного ограничения въезда автомобилей на магистраль при их переизбытке.

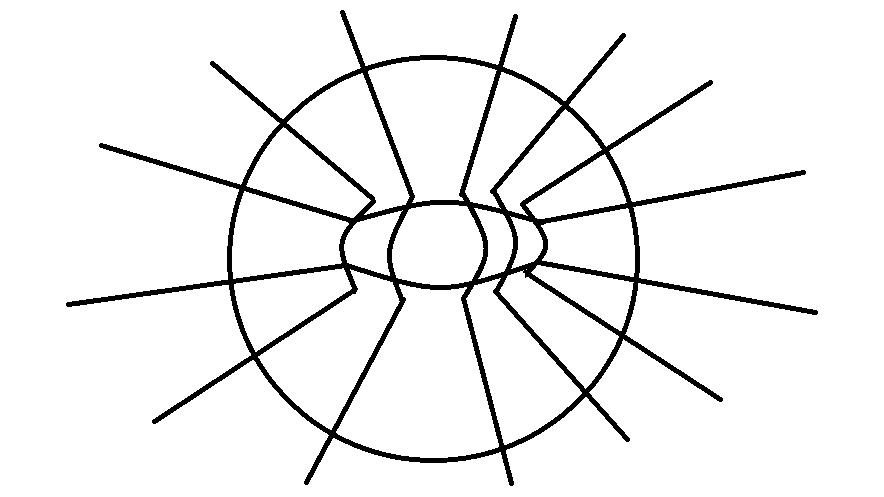

Радиальные надземные магистрали целесообразно для обеспечения возможности быстрого переезда с одного конца города на другой, минуя его центральную часть, пересечь, в зависимости от размеров города, несколькими кольцевыми надземными магистралями.

Нами предложена и запатентована в нескольких вариантах простая и эффективная конструкция, которая вполне удовлетворяет вышеуказанным условиям [1, 2]. Один из вариантов, показанный ниже, представляет собой в отношении межэтажных переездов использование уплощенной волнообразной полосы в сочетании со смежными одноуровневыми полосами. Он обеспечивает переезды автомобилей внутри объемной эстакады. Другой вариант схематично представлен ниже. Он представляет собой в отношении межэтажных переездов использование внешних переездных участков. Этот вариант обеспечивает переезды автомобилей с боков объемной эстакады. При этом надо отметить, что по бокам и сверху магистраль-эстакада закрывается легкой и негорючей оболочкой, а внутри оснащается конвертерами-нейтрализаторами загрязнений, поступающих в воздух ее объема от автомобилей [1].

Таким образом, конструкция многоуровневой магистрали-эстакады, как минимум, в два этажа с подобной конфигурацией полос движения и/или с межэтажными переездами, позволяет автомобилям без остановки переезжать с этажа на этаж, полностью загружая имеющиеся полосы движения, и предоставляя возможность автомобилям объезжать по другому этажу или по резервно-технической (буферной) полосе место аварии или ремонта, не прекращая движения с высокой скоростью (то есть устраняется возможность возникновения пробок). В этом случае, по одной полосе движения можно пропускать в час в среднем 2000 легковых автомобилей со скоростью 60-100 км/час. То есть при наличии у двухэтажной магистрали-эстакады двустороннего движения 4-х полос движения и двух резервно-технических полос на каждом этаже (всего восемь полос движения и четыре буферные полосы) ее средняя пропускная способность составит 16 тысяч легковых автомобилей в час, а не 3000 автомобилей в час, как это существует в настоящее время на каждой городской магистрали со светофорами (с перекрестками). Ширина такой магистрали-эстакады без учета возможных внешних межэтажных переездов – 18 метров.

Режим безостановочного движения автомобилей по магистрали-эстакаде в пределах 40 – 90 км/час при форс-мажорных ситуациях также может поддерживаться автоматически за счет ограничения въезда автомобилей на тех участках, где скорость движения начинает падать ниже предела 40 км/час с помощью объединенной системы соответствующих датчиков средней скорости транспортных потоков и въездных светофоров [1,5].

Введение одной радиальной двухэтажной восьмиполосной магистрали-эстакады над наземной магистралью увеличивает пропускную способность для автомобильных потоков данного городского сектора с учетом наземной магистрали в шесть раз, что эквивалентно строительству пяти аналогичных существующей наземных магистралей.

Чтобы обеспечить согласование числа движущихся легковых автомобилей по радиальным магистралям-эстакадам с числом легковых автомобилей на кольцевых магистралях, необходима установка, соответствующего числа кольцевых магистралей-эстакад с общей пропускной способностью, соответствующей пропускной способности радиальных эстакад-магистралей. Если учесть, что большая часть автомобилей на радиальных магистралях стремится перемещаться в рамках своих секторов или выезжает (въезжает) в загородные регионы в направлении каждой радиальной магистрали, то пропускная способность кольцевых магистралей-эстакад может быть соответственно понижена до уровня, достаточного для организации переезда автомобилей из одного сектора в другой.

Глава 4

Технические решения, обеспечивающие безостановочное движение автомобилей по действующим магистралям (без пробок).

Несмотря на высокую стоимость работ по регулированию движения на магистралях, проблема возникновения пробок и заторов на них остается не решенной, что подтверждает ежедневная практика автомобильного движения. Применяемые методы регулирования транспортных потоков на городских магистралях в условиях существенного повышения плотности движения, вызванного значительным приростом числа автомобилей, перестали быть эффективными.

Выше об этих методах регулирования было сказано подробнее и были выяснены причины их неэффективности.

В теории, рассматривающей движение транспортных потоков, до сего времени используется гидродинамическая аналогия – модель Лайтхилла-Уизема. В своей классической работе (Lighthill M.J., Whitham G.B., Proc. R. Soc. A 229, 317 (1955)) они писали: «…Основная гипотеза теории состоит в том, что в любой точке дороги расход (автомобили в час) есть функция плотности (автомобили на милю)…». «На основе этого и еще ряда допущений и последующего обобщения было получено уравнение Бюргерса, которое можно рассматривать как скалярное одномерное уравнение Навье-Стокса для несжимаемой жидкости с единичной плотностью», отмечает Семенов В.В. [9].

Один из представителей отечественной науки о транспортных потоках Афанасьев М.Б. также пишет: «…движение плотного транспортного потока по улице или дороге напоминает движение воды в канале… канал определенного сечения может пропустить вполне определенное количество воды в единицу времени. Если мы хотим пропустить через канал большее количество воды, то должны увеличить его сечение. Нечто подобное происходит и с транспортным потоком, движущимся по своему каналу – улице или дороге. Проезжая часть определенной ширины может пропустить вполне определенное количество автомобилей, и если мы хотим увеличить ее пропускную способность, то должны расширить дорогу… Эта аналогия дала специалистам основание применить для изучения закономерностей транспортных потоков законы движения жидкости. Такая модель, правда, с определенными ограничениями позволяет проводить важные исследования и решать ряд практических вопросов по регулированию движения.» [10].

Однако модель «жидкости на дороге» имеет границы до определенных скоростей и плотностей. Затем происходит «фазовый переход», и эта модель перестает работать. Приходится вводить еще две модели – свободный поток и перемещающиеся пробки. Возникает вопрос: «Какие параметры определяют эти фазовые переходы?». Например, для понятия «агрегатное состояние вещества» определяющим параметром является температура. Для гидродинамических переходов – скорость потока и т.п. Для транспортных потоков этот вопрос остается открытым [9].

Ученые Национального исследовательского центра Лос-Аламоса (Los Alamos National Lab. – LANL) выделяют следующие паттерны транспортного потока.

Стадия 1.      Пока дорога не загружена, автомобилисты движутся на удобной им скорости, свободно переходя на соседние полосы движения. На этой стадии автомобили сопоставимы с потоком частиц, имеющих большую свободу в своем перемещении.
